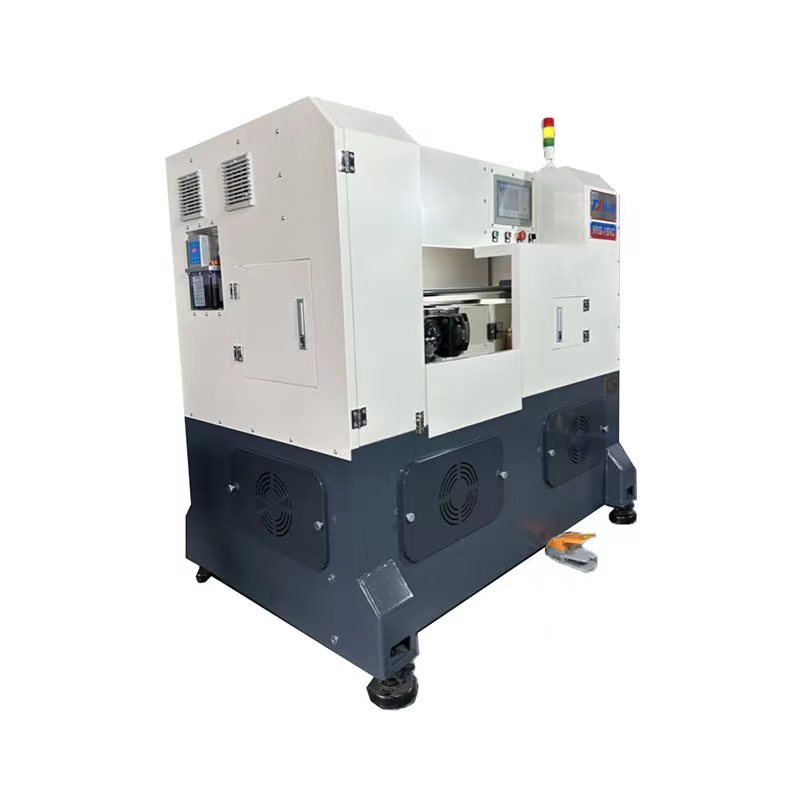

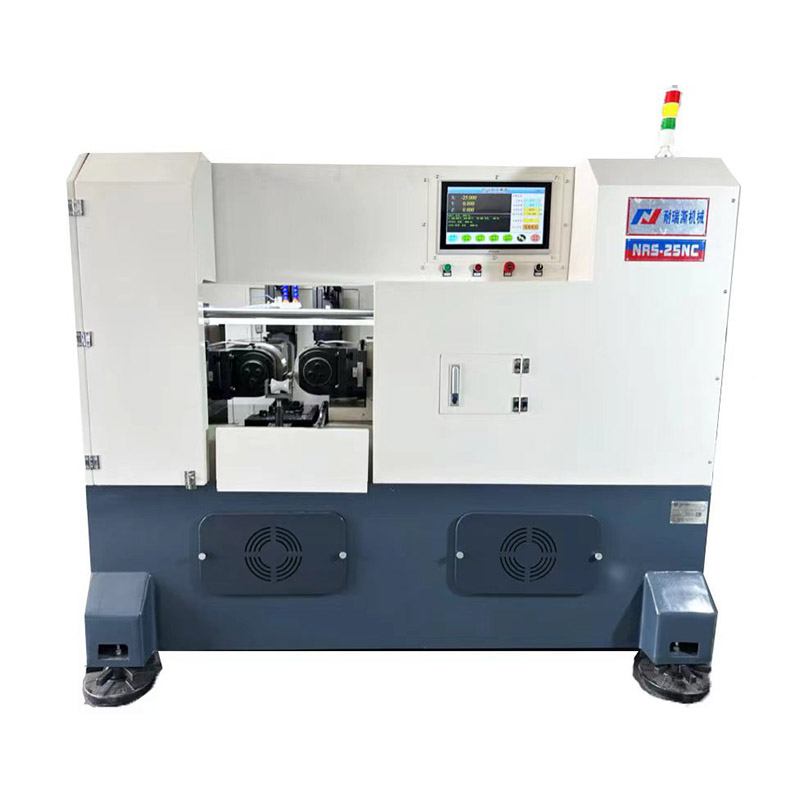

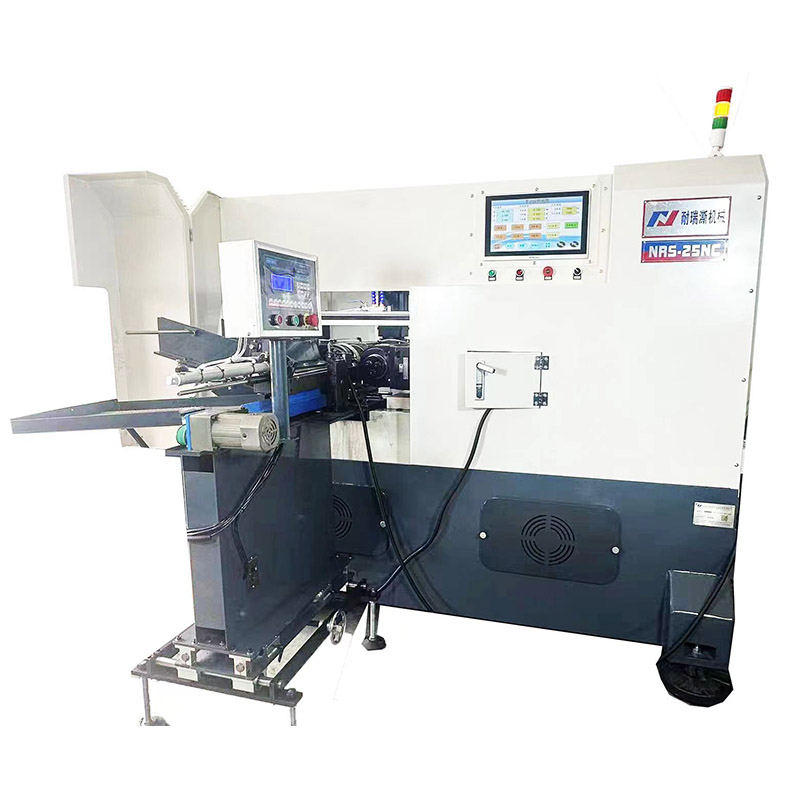

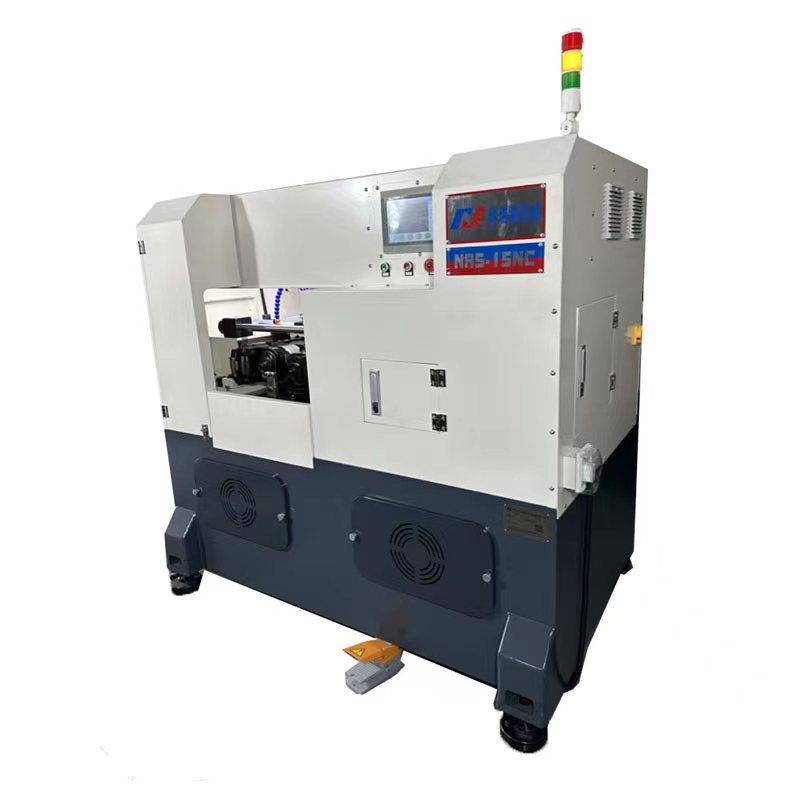

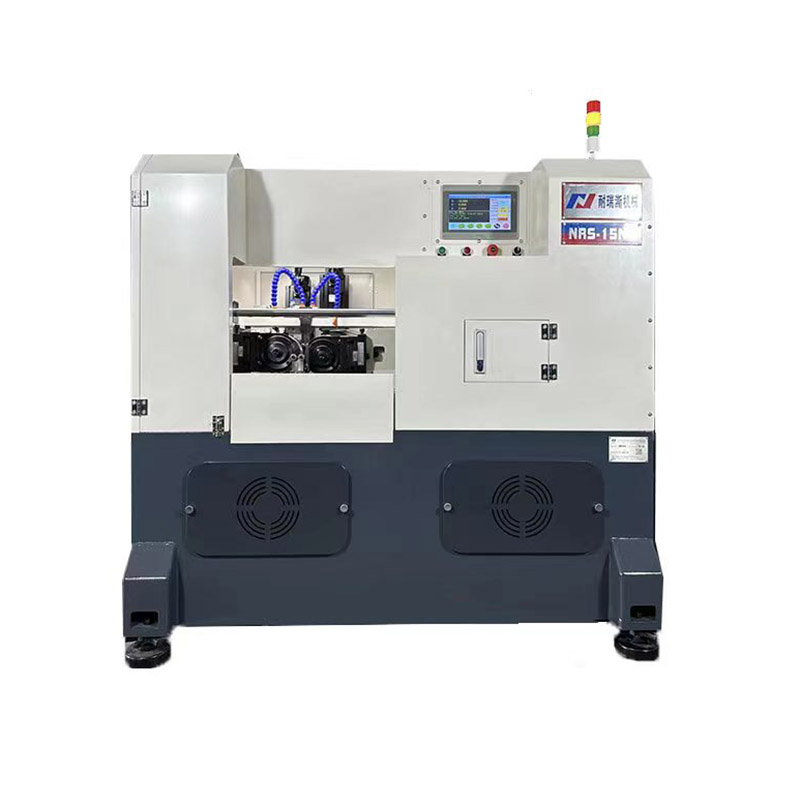

CNC Servo-Motor Thread Rolling Machine

CNC Servo-Motor Thread Rolling Machine

I 、 Huvudfunktionerna i denna CNC -trådrullningsmaskin:

   A. Modellkod är Servo Motor Drive, Maximal Output 30Tons.

  B. Följande arbetsstycken kan göras enligt rulltypen:

   1. [I foder]: Ofta använt 55 ° och 60 ° triangeltråd kan CNC-trådrullmaskinen bearbeta arbetsstycke:

       Diameter ≤φ80mm, pitch≤ 8,0 mm, den maximala längden är 150 mm

  2. [Thru-feed] Ofta används 55 ° och 60 ° triangelträng tonhöjd ≤8,0 mm, längden och diametern är fri

C. Strukturella funktioner: De två rullarsaxlarna drivs av servomotorer, och matningsaxeln rullas av servomotorer

     Pärlstångöverföring till foder.

D. Denna rullande maskin kan också bearbeta olika tandformprodukter, till exempel: masktänder, trapezoidtänder, boll

   Skruv, rullande, knurrande, rullande spår, etc. måste bestämmas enligt ritningsytan.

II 、 Tekniska specifikationer:

 1. Ytterdiameter av rullande tråd: φ3 ~ φ80mm

 2. Rullande trådhöjd: 0,6 ~ 8,0 mm

 3. Spindelhastighet: 10 ~ 60 rpm (Stepless Speed ​​Regulation)

 4. Ytterdiameter på trådrullen (max): φ210mm, nyckelstorlek 20*8mm/mm.

 5. Spindel ytterdiameter: φ75mm (H7)

 6. Bredd och längd på trådrullen: Den längsta kan användas till 150 mm, enligt arbetsstyckets efterfrågan

 Med, - de allmänna gemensamma specifikationerna är 35, 40, 50, 60, 70, 100mm

  7. Maximalt avstånd mellan två spindlar: 280mm

 8. Minsta avstånd mellan två spindlar: 180mm

 9. Maximalt rullningstryck: 30 ton

 10. Roller Drive Horsepower: 11kW

 11. Foderframdrivning Hästkraft: 5.5kW

 12. Höjd från mark till Roller Center: 1050mm

 13. Golvyta: 2100Lmm*1600Wmm*2100HMM

 14. Nettovikt: 3200 kg; Bruttovikt: 3000 kg
