Automatisk CNC-gängrullningsmaskin har egenskaperna för högre rullningsnoggrannhet och digitalisering och enklare automatisering.
Automatisk CNC-gängrullningsmaskin har egenskaperna för högre rullningsnoggrannhet och digitalisering och enklare automatisering.

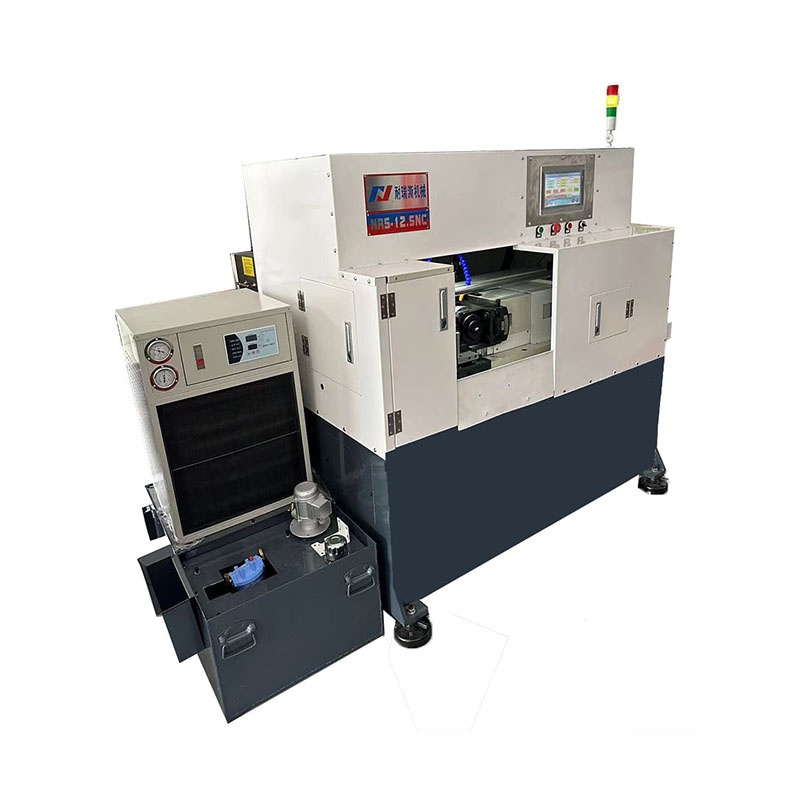

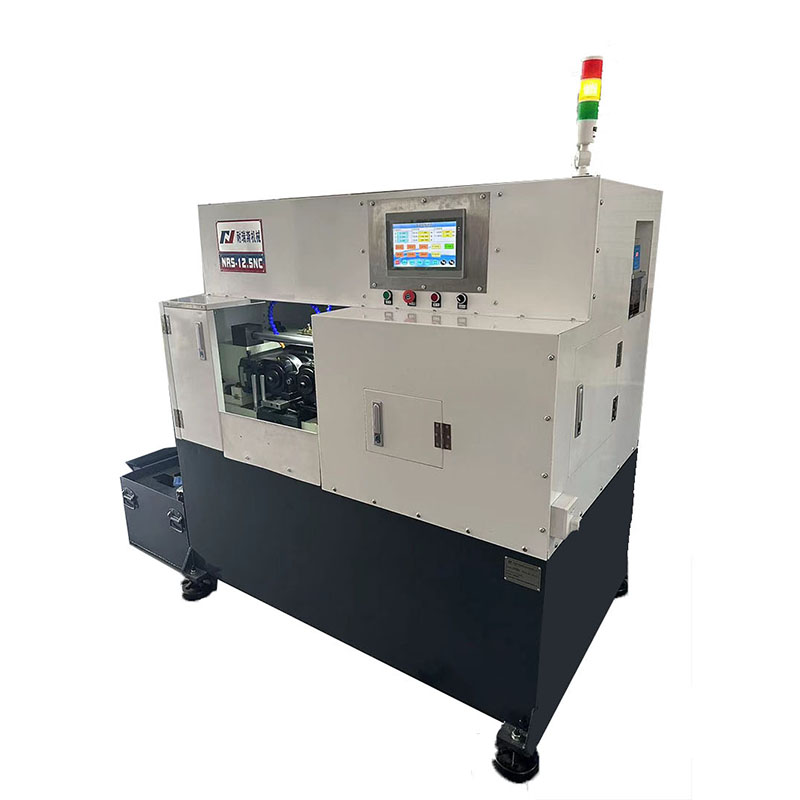

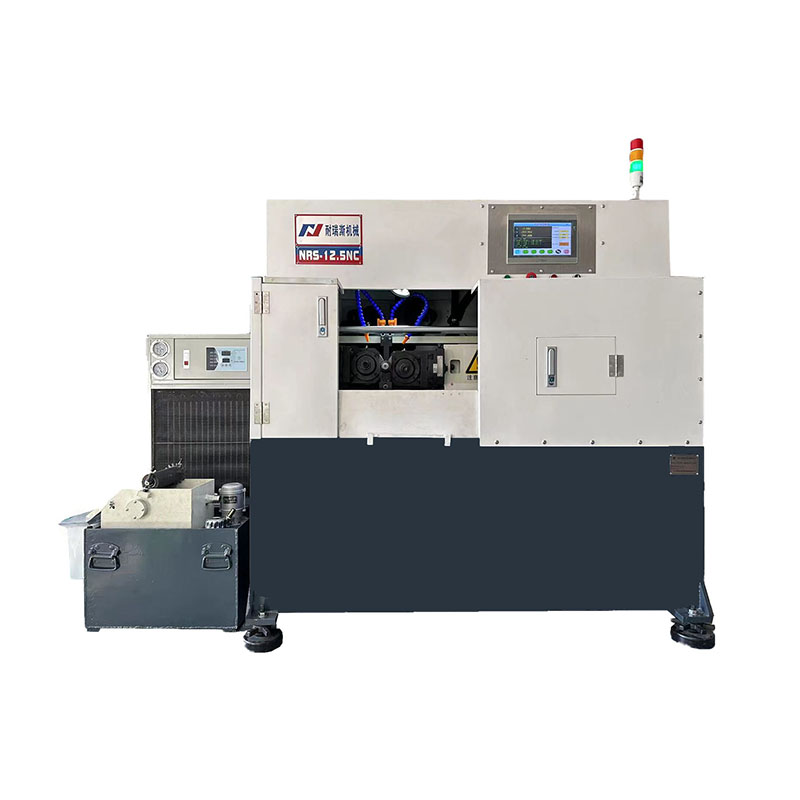

Dongguan Neres Hardware Machinery co., LTD. Är en trådrullningstillverkare i Kina, Automatisk CNC trådrullningsmaskin är min fabrik som använder avancerad digital styrteknik oberoende forskning och utveckling av högpresterande rullformningsmaskin. Den används huvudsakligen för kallformning av evolvent spline med liten modul och yttergänga med hög precision. Den kan också användas för kallvalsning av andra högprecisionskonodonter. Har följande fördelar:
â Manöverpanel för pekskärm, mer precisionskontroll;
â På grundval av hög styv bädd krävs den omfattande designen av olika rullande fixturer;
âTreaxlig servodrift, förbättrar noggrannheten och formlivslängden;
âDenna automatiska CNC-gängrullningsmaskin är enkel manövrering, vänster och höger spindel kan justeras med datainmatning mellan rulltandsavståndet och tandpositionen, storleken på mittavståndet för vänster och höger spindel kan justeras genom inmatning data;
âKan vara högrullande, vänster och höger spindel genom sin egen oberoende servomotordrift, genom synkron kontroll kan eliminera tandförspänning för att uppnå hög precisionsrullning;
â Icke-hydraulisk matarkula, minska påverkan av hydraulisk temperaturförändring på bearbetningsnoggrannheten;
âMed radiell valsning, axiell valsning, omvalsning, fram- och återgående valsning 4 bearbetningsmetoder kan vara samma arbetsstycke för flerstationsvalsning i tur och ordning;
âDenna automatiska CNC-gängrullningsmaskin är utrustad med specialdelar, kan realisera splineaxel, virvelaxel, vanlig gänga, raka fibrer, mesh och andra delar för precisionsrullning;
Vi har två typer av CNC-gängvalsningsmaskiner: NRS-25NC och NRS-15NC.
Tekniska specifikationer |
NRS-25NC |
|
produktnamn |
Automatisk CNC trådrullningsmaskin |
|
Utbud av tråd |
Dopprullande MAX. diameter |
80 mm |
Genom matningsvalsning MAX. diameter |
45 mm |
|
Rang av längd (inmatning) |
120 mm |
|
Längdintervall (genommatning) |
3000 mm |
|
Spindelhastighet |
1½60 rpm/min CVT |
|
Höger spindel matningshastighet |
MAX.600mm/min |
|
Avståndet mellan spindlarna |
180 mmï½ 280 mm |
|
Spindelrörelse |
100 mm |
|
Spindelrotationsvinkel |
±7,5° |
|
Höjd från referensnivå till spindelns centrum |
180 mm |
|
Kulskruvsmörjning |
Automatisk tvångssmörjning |
|
Smörjning av höger spindelstyryta |
||
Trådrullningsverktyg |
MAX. diameter |
220 mm |
Håldiameter |
75 mm |
|
Breddområde |
150 mm |
|
Nyckelväg |
|
|
Motorkraft för spindeldrift |
servomotor 2×5,5kw |
|
Samlingskraft |
0,09kw |
|
Max rulltryck |
250KN |
|
Höjd från golv till spindelcentrum |
950 mm |
|
Drift krävde utrymme |
2100mm*1600mm*2100mm |
|
Nettovikt |
3200 kg |
|
Antal styraxlar |
3 axlar |
|
Höger spindel mobil servomotor |
5,5kw |
|
Min.instruktionsenhet |
Rak axel |
0,001 mm |
Rotationsaxel |
0,001° |
