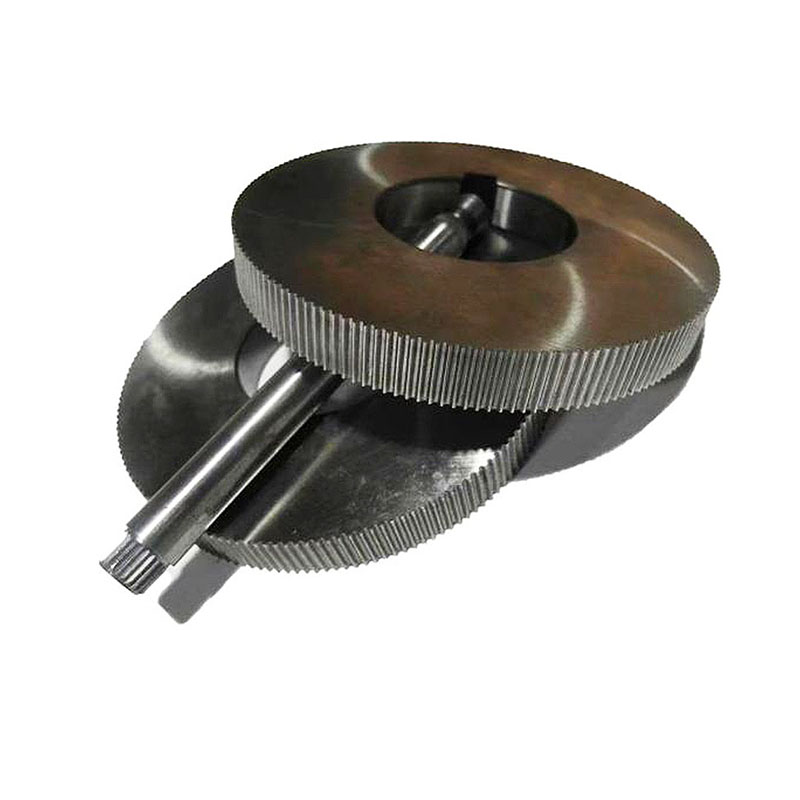

Spline Rolling Dies

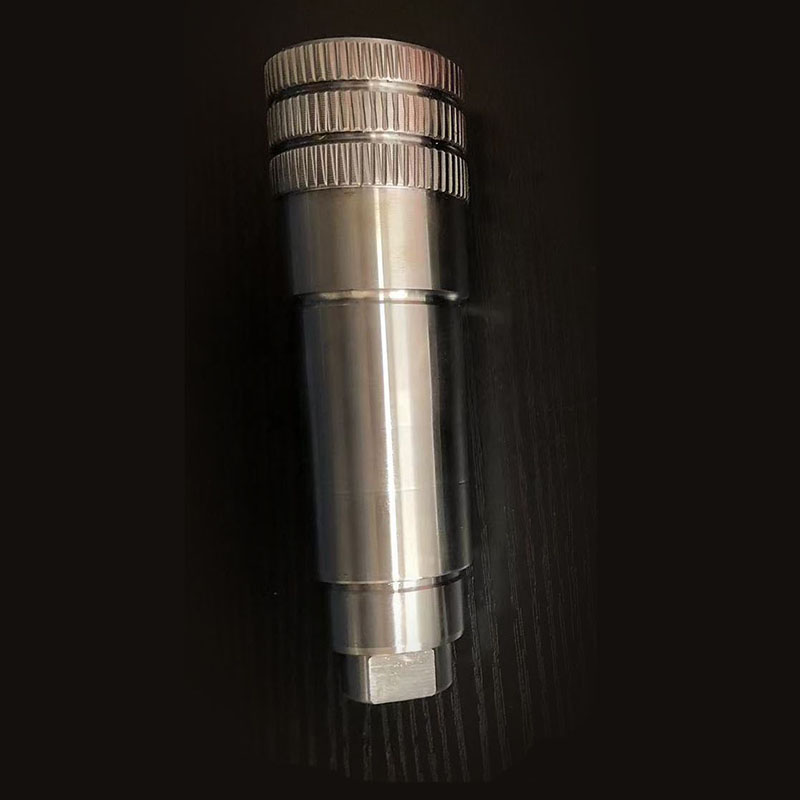

Du kan vara säker på att köpa NERES Spline Rolling Dies från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans. Sinus och tandningar används vanligtvis för vridmomentöverföringsapplikationer som kräver exakt koordinering med matchande delar, snarare än rullar som vanligtvis inte kräver exakt passning. Halvaxel, drivaxel, EV-motoraxel och kraftuttagsaxel är vanliga typer av splines och tandade komponenter. Splines och tandningar på det solida skaftet kan rullas på Neres-utrustning med hjälp av en matning med två formar eller en enkelslinga rullprocess. I hålaxelapplikationer kan en forcerad valsningsprocess med tre formar användas. Den forcerade genommatningsprocessen kan också användas för att producera kontinuerliga splines och tandningar på solida och ihåliga axlar med två eller tre formar. Neres spline-processen kan uppnå ANSI 5 (DIN 8) eller högre noggrannhetstolerans.

Splinenyckel och tandad geometri Spline- och tandformerna beskrivs av den involuta konturgeometrin, med toppplanet, rotplanet, tryckvinkeln och radieövergången med en fast strängdelning. Splines och tandningar är antingen raka (parallellt med delens axel) eller har en styrning (spiralvinkel). Splines har vanligtvis tryckvinklar på 20 till 37,5, medan tandningar vanligtvis har tryckvinklar på 25 till 45. ANSI B92.1 och B92.2M, ISO 4156, DIN 5480 och 5481, SAEJ-500 och JIS-specifikationer definierar industristandarder för splines och serrationer som används över hela världen. De viktigaste egenskaperna hos splines och tandningar är noggrannheten eller separationsfelet för trådstorlek och tandavstånd. Sinus och tandningar klassificeras vanligtvis efter diameterdelning lika med det totala antalet tänder på omkretsen dividerat med den grova förvalsdiametern, eller modul lika med millimeterdiameter dividerat med antalet tänder. Beroende på toleransgrad, tryckvinkel och tandgeometri kan Kinefac cylindriska formningsprocesser med upp till 2,5 remsor och splines och tandningar utan blocktänder användas.
