Hur kan en CNC-servomotor-gängrullningsmaskin förbättra precision, produktivitet och gängkvalitet

Artikelsammanfattning: A CNC servomotor gängrullningsmaskinär designad för tillverkare som behöver exakt, repeterbar och effektiv gängformningsprestanda.NEREStillhandahåller NRS-25NC/NRS-15NC-serien, med servodrivna rullaxlar och matningsrörelse, upp till 30 ton rulltryck och ett gängdiameterintervall på φ3–φ80 mm. Den här artikeln förklarar dess arbetsfördelar, tekniska specifikationer, tillämpningar och nyckelfaktorer att tänka på när du väljer en CNC-gängvalsningslösning.

Innehållsförteckning

• Varför är CNC Servo-teknik viktig vid trådrullning?
• Vilka är de viktigaste egenskaperna hos en CNC-servomotor-gängrullningsmaskin?
• Vilka är de viktigaste tekniska specifikationerna?
• Vilka applikationer kan den hantera?
• Vilka fördelar kan tillverkare förvänta sig?
• Hur ska du välja rätt trådrullningsmaskin?
• Varför är maskinkonfigurationen viktig för produktionen?
• Vanliga frågor
• Slutsats

Varför är CNC Servo-teknik viktig vid trådrullning?

Gängvalsning är en kallformningsprocess där härdade stansar pressar ett arbetsstycke för att skapa gängor utan att skära bort materialet. För tillverkare som tillverkar precisionsfästen, axlar, skruvar, snäckrelaterade komponenter och andra gängade delar är det viktigt att kontrollera rullrörelser och matning exakt.

En CNC Servo-Motor Thread Rolling Machine förbättrar denna process genom att använda servomotorer för att styra rullaxlarna och matningsrörelsen. Enligt NERES specifikationer är de två rullaxlarna servodrivna, medan mataraxeln också använder servostyrning. Denna konfiguration ger ett mer koordinerat rörelsesystem för krävande gängformningsoperationer.

Jämfört med en grundläggande mekanisk inställning kan CNC servostyrning göra produktionsparametrar lättare att hantera och upprepa. Detta är särskilt värdefullt när tillverkare behöver stabila dimensionella prestanda över upprepade produktionssatser.

För köpare som undersöker en CNC-servomotor-gängrullningsmaskin inkluderar de viktigaste övervägandena arbetsstyckesdimensioner, gängstigning, rulltryck, spindelhastighet, formkonfiguration och den nödvändiga produktionsmetoden.

Vilka är de viktigaste egenskaperna hos en CNC-servomotor-gängrullningsmaskin?

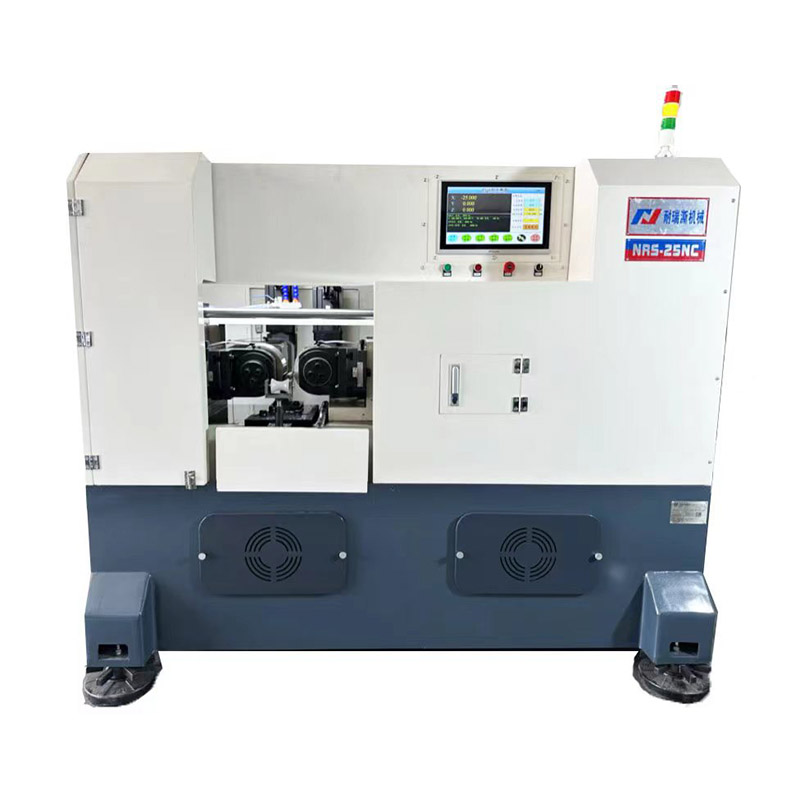

NERES NRS-25NC/NRS-15NC-serien kombinerar servodrivteknik med en styv gängformande struktur. Dess design är avsedd att rymma både vanliga triangulära gängor och ett bredare utbud av specialiserade tandprofiler, beroende på de valda rullformarna och arbetsstyckets ritning.

• Servomotordrift:Rullaxlarna och matningsrörelsen styrs av servomotorer.
• Hög rullkraft:Maximalt rulltryck når 30 ton.
• Brett arbetsstyckesområde:Rullgängans ytterdiametrar sträcker sig från φ3 till φ80 mm.
• Flexibel tonhöjdsförmåga:Gängavstånd från 0,6 till 8,0 mm stöds inom de angivna specifikationerna.
• Variabel spindelhastighet:Spindelhastigheten är justerbar från 10 till 60 rpm med steglös hastighetsreglering.
• Flera formningsmöjligheter:Beroende på ritning och rullkonfiguration kan maskinen bearbeta snäcktänder, trapetsformade tänder, kulskruvsrelaterade profiler, räfflade och rullande spår.

Denna kombination gör maskinen lämplig för tillverkare som letar efter en flexibel plattform snarare än utrustning som är begränsad till en standardgänggeometri.

Vilka är de viktigaste tekniska specifikationerna?

Tekniska specifikationer är kritiska när man utvärderar om en maskin är lämplig för en viss produktionslinje. Följande tabell sammanfattar de publicerade specifikationerna för NERES CNC servomotormodell.

För inmatningsvalsning av vanliga 55° och 60° triangulära gängor, anger den publicerade specifikationen arbetsstycken upp till φ80 mm i diameter, med en maximal stigning på 8,0 mm och en maximal längd på 150 mm. Genommatningsvalsning är också tillgänglig för vanliga 55° och 60° triangulära gängor med stigning upp till 8,0 mm, beroende på lämplig inställning.

Vilka applikationer kan den hantera?

En av de stora fördelarna med servostyrd gängvalsning är dess förmåga att stödja olika formningskrav genom lämpligt val av formverktyg och maskinkonfiguration.

Typiska bearbetningsmöjligheter inkluderar:

• 55° och 60° triangulära gängor
• Masktandsprofiler
• Trapetsformade tandprofiler
• Kulskruvsrelaterade rullningsapplikationer
• Knurlingverksamhet
• Rullande spår
• Andra skräddarsydda tandformer baserade på tekniska ritningar

Den faktiska bearbetningsförmågan ska alltid bekräftas mot arbetsstyckets ritning, material, erforderlig gängprofil, formdesign, diameter, stigning och tillverkningsmetod. Detta är särskilt viktigt för specialiserade komponenter där standardgängdimensioner kanske inte gäller.

Vilka fördelar kan tillverkare förvänta sig?

1. Mer kontrollerad rörelse

Servodrivna rullaxlar ger koordinerad rörelsekontroll. Detta kan hjälpa tillverkare att fastställa repeterbara bearbetningsförhållanden när de producerar partier av liknande komponenter.

2. Flexibla produktionsparametrar

Spindelhastighetsområdet 10–60 rpm med steglös reglering gör att produktionsparametrar kan justeras enligt arbetsstycket och formningskrav.

3. Hög formningskapacitet

Med ett maximalt valstryck på 30 ton är maskinen konstruerad för krävande kallformningsapplikationer. Kombinationen av rullkraft och servostyrd rörelse ger en grund för stabil produktion av lämpliga dimensionerade gängade komponenter.

4. Flera bearbetningsalternativ

Tillverkare behöver inte nödvändigtvis separat utrustning för varje typ av tandformningsoperation. Med lämpliga rullar och teknisk validering kan en plattform stödja olika profiler, inklusive gängor, räfflor och rullande spår.

5. Lämplig för industriell produktion

Maskinens omfattande konstruktion, 11 kW rulldrivning, 5,5 kW matningsframdrivningssystem och cirka 2100 × 1600 × 2100 mm fotavtryck gör den lämpad för industriella produktionsmiljöer där utrustningens stabilitet och repeterbarhet är viktigt.

Hur ska du välja rätt trådrullningsmaskin?

Att välja en maskin endast baserat på maximalt tryck eller motoreffekt kan resultera i en olämplig konfiguration. En mer pålitlig inköpsprocess börjar med de faktiska komponentkraven.

1. Definiera arbetsstyckets diameter:Bekräfta den minsta och maximala ämnesdiametern som krävs för produktion.
2. Bekräfta gängstigning:Jämför den önskade stigningen med maskinens stödda räckvidd.
3. Bestäm rullningsmetoden:Bestäm om inmatnings- eller genommatningsvalsning är lämplig.
4. Kontrollera trådgeometrin:Triangulära standardgängor och specialiserade profiler kan kräva olika formar och konfigurationer.
5. Utvärdera produktionsvolym:Högvolymproduktion kan dra mer nytta av CNC-styrning och automatiserad matningsintegration.
6. Granska maskinens mått:Säkerställ tillräckligt med verkstadsutrymme för maskinen, förarens åtkomst, materialhantering och underhåll.
7. Diskutera ritningen med tillverkaren:För icke-standardiserade komponenter kan teknisk bekräftelse före köp minska konfigurationsriskerna.

NERES positionerar sig som en kinesisk tillverkare och leverantör av trådrullningsmaskiner, trådvalsformar, trådverktyg och relaterad utrustning. Dess produktportfölj inkluderar även automatiska CNC-gängvalsningsmaskiner och andra gängformningslösningar.

Varför är maskinkonfigurationen viktig för produktionen?

Trådrullningsprestanda beror på mer än själva maskinen. Förhållandet mellan maskinen, rullformarna, arbetsstyckets material, ämnesdiameter, smörjning, gänggeometri och bearbetningsparametrar avgör det slutliga resultatet.

Till exempel kan samma maskin kräva olika rullkonstruktioner när man byter från en konventionell triangulär gänga till en specialiserad tandprofil. På samma sätt kan ändring av arbetsstyckets material eller gängstigning kräva parameterjusteringar.

En professionell leverantör bör därför utvärdera komponentritningen innan den rekommenderar den slutliga konfigurationen. Detta teknikorienterade tillvägagångssätt är särskilt användbart för köpare som köper anpassade trådrullningsmaskiner från en fabrik i Kina.

NERES uppger att dess CNC-gängvalsningslösningar kan skräddarsys efter kundens krav och ger teknisk support för att välja lämplig utrustning.

Vanliga frågor

Vad är en CNC Servo-Motor Thread Rolling Machine?

Det är en CNC-styrd gängformningsmaskin som använder servomotorer för att driva rullaxlarna och matningsrörelsen. NERES NRS-25NC/NRS-15NC-serien är designad för gängvalsning och andra formningsoperationer såsom räffling och rullning av spår, beroende på rullkonfigurationen.

Vilken gängdiameter kan NERES-maskinen bearbeta?

Den publicerade specifikationen listar ett intervall för rullgängans ytterdiameter på φ3–φ80 mm, med ett gängstigningsområde på 0,6–8,0 mm.

Vad är det maximala rulltrycket?

Det maximala angivna valstrycket är 30 ton. Faktiska bearbetningsförhållanden bör utvärderas enligt arbetsstycket, materialet, gänggeometrin och rullformarna.

Kan denna maskin bearbeta speciella tandprofiler?

Ja. Enligt tillverkaren kan maskinen bearbeta snäcktänder, trapetsformade tänder, kulskruvrelaterade profiler, räffling, rullande spår och andra tandformer när den erforderliga konfigurationen bestäms från arbetsstyckets ritning.

Vad ska jag ange när jag begär en offert?

För en korrekt rekommendation bör köpare tillhandahålla arbetsstyckesritning, material, ämnesdiameter, färdig gängdiameter, stigning, gänglängd, erforderlig produktionsvolym och föredragen valsningsmetod. Dessa detaljer gör det möjligt för leverantören att utvärdera maskinkonfiguration och lämpliga valsformar mer exakt.

Slutsats

En CNC-servomotor-gängrullningsmaskin kan vara en värdefull investering för tillverkare som söker kontrollerad formning, repeterbar bearbetning, flexibel gängproduktion och industriell rullkapacitet. NERES NRS-25NC/NRS-15NC-serien stöder φ3–φ80 mm rullgängadiametrar, 0,6–8,0 mm stigningar, steglöst 10–60 rpm spindelhastighet och upp till 30 tons rullningstryck.

Om du utvärderar en maskin för standardgängor, specialiserade tandprofiler, räffling eller andra precisionsformningskrav är det bästa tillvägagångssättet att matcha maskinkonfigurationen till dina faktiska komponentritningar och produktionsmål.Kontakta ossmed dina arbetsstyckesspecifikationer och produktionskrav för att diskutera en lämplig CNC Servo-Motor Thread Rolling Machine-lösning från NERE.
